Hadoop 2.0 HA 3节点高可用集群搭建

发表于 | 分类于 | | 阅读次数:

概览

1.集群规划
2.准备
3.修改Hadoop配置文件
4.复制内容
5.启动集群
6.查看jps
7.测试

1.集群规划

HDFS HA背景

HDFS集群中NameNode 存在单点故障（SPOF）。对于只有一个NameNode的集群，如果NameNode机器出现意外情况，将导致整个集群无法使用，直到NameNode 重新启动。

影响HDFS集群不可用主要包括以下两种情况：一是NameNode机器宕机，将导致集群不可用，重启NameNode之后才可使用；二是计划内的NameNode节点软件或硬件升级，导致集群在短时间内不可用。

为了解决上述问题，Hadoop给出了HDFS的高可用HA方案：HDFS通常由两个NameNode组成，一个处于active状态，另一个处于standby状态。Active NameNode对外提供服务，比如处理来自客户端的RPC请求，而Standby NameNode则不对外提供服务，仅同步Active NameNode的状态，以便能够在它失败时快速进行切换。

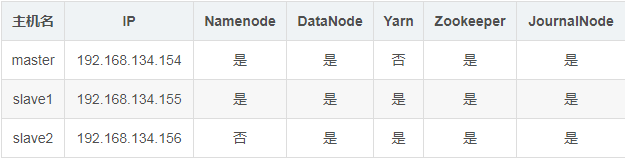

规划
之后的服务启动和配置文件都是安装此配置来,master上是namenode,slave2上是yarn,而slave1则是namenode和yarn的备用
在这里插入图片描述

需要说明以下几点：

HDFS HA通常由两个NameNode组成，一个处于Active状态，另一个处于Standby状态。Active NameNode对外提供服务，而Standby NameNode则不对外提供服务，仅同步Active NameNode的状态，以便能够在它失败时快速进行切换。

Hadoop 2.0官方提供了两种HDFS HA的解决方案，一种是NFS，另一种是QJM。这里我们使用简单的QJM。在该方案中，主备NameNode之间通过一组JournalNode同步元数据信息，一条数据只要成功写入多数JournalNode即认为写入成功。通常配置奇数个JournalNode，这里还配置了一个Zookeeper集群，用于ZKFC故障转移，当Active NameNode挂掉了，会自动切换Standby NameNode为Active状态。

YARN的ResourceManager也存在单点故障问题，这个问题在hadoop-2.4.1得到了解决：有两个ResourceManager，一个是Active，一个是Standby，状态由zookeeper进行协调。

YARN框架下的MapReduce可以开启JobHistoryServer来记录历史任务信息，否则只能查看当前正在执行的任务信息。

Zookeeper的作用是负责HDFS中NameNode主备节点的选举，和YARN框架下ResourceManaer主备节点的选举。

2.准备

软件:
1.jdk1.8.141
2.hadoop2.7.3(jdk1.8版本编译)
3.Zookeeper3.4.12
4.Xshell5 + Xftp5

2.1.设置静态ip,参考Hadoop集群单机版的设置静态ip,然后使用Xshell工具连接(官网有免费版本)

2.2.配置jdk,hosts文件
jdk安装参考Hadoop集群单机版的jdk安装

1
2
3
4
5
6
7
8
9
[root@master bin]#  vi /etc/hosts

#127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4

#::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
# 上面的给注释掉或者删除
192.168.134.154 master
192.168.134.155 slave1
192.168.134.156 slave2

2.3.配置ssh免密登录,参考Hadoop集群搭建的ssh免密登录

2.4.配置Zookeeper,参考Zookeeper的安装

3.修改Hadoop配置文件

如果你之前搭建过hadoop集群,只需要将其中的配置文件做修改即可

1.在/usr下创建个hadoop文件夹,作为hadoop安装(压缩)包的存放路径和解压路径

1
2
3
4
5
6
#进入usr文件夹下
cd /usr
#创建hadoop文件夹
mkdir hadoop
#进入hadoop文件夹
cd hadoop

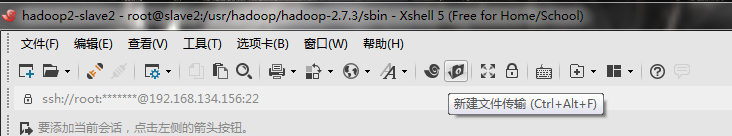

利用Xftp工具将文件传输到虚拟机中
在这里插入图片描述
解压后进入到 hadoop的解压路径/etc/hadoop文件夹下

1
cd  /usr/hadoop/hadoop-2.7.3/etc/hadoop/

3.1.core-site.xml

1
vim core-site.xml

在其中的configuration标签中添加以下内容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
<!-- 指定hdfs的nameservice为ns -->
<property>
<name>fs.defaultFS</name>
<value>hdfs://ns</value>
</property>
<!--指定hadoop数据存放目录-->
<property>
<name>hadoop.tmp.dir</name>
<value>/HA/hadoop/tmp</value>
</property>

<property>
<name>io.file.buffer.size</name>
<value>4096</value>
</property>
<!--指定zookeeper地址-->
<property>
<name>ha.zookeeper.quorum</name>
<value>master:2181,slave1:2181,slave2:2181</value>
</property>


<property>
  <name>ipc.client.connect.max.retries</name>
  <value>100</value>
  <description>Indicates the number of retries a client will make to establish
      a server connection.
  </description>
 </property>
 <property>
  <name>ipc.client.connect.retry.interval</name>
  <value>10000</value>
  <description>Indicates the number of milliseconds a client will wait for
  before retrying to establish a server connection.
  </description>
 </property>

3.2.hdfs-site.xml

1
vim hdfs-site.xml

在其中的configuration标签中添加以下内容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
<!--指定hdfs的nameservice为ns，需要和core-site.xml中的保持一致 -->
    <property>
        <name>dfs.nameservices</name>
        <value>ns</value>
    </property>
    <!-- ns下面有两个NameNode，分别是nn1，nn2 -->
    <property>
       <name>dfs.ha.namenodes.ns</name>
       <value>nn1,nn2</value>
    </property>
    <!-- nn1的RPC通信地址 -->
    <property>
       <name>dfs.namenode.rpc-address.ns.nn1</name>
       <value>master:9000</value>
    </property>
    <!-- nn1的http通信地址 -->
    <property>
        <name>dfs.namenode.http-address.ns.nn1</name>
        <value>master:50070</value>
    </property>
    <!-- nn2的RPC通信地址 -->
    <property>
        <name>dfs.namenode.rpc-address.ns.nn2</name>
        <value>slave1:9000</value>
    </property>
    <!-- nn2的http通信地址 -->
    <property>
        <name>dfs.namenode.http-address.ns.nn2</name>
        <value>slave1:50070</value>
    </property>
    <!-- 指定NameNode的元数据在JournalNode上的存放位置 -->
    <property>
         <name>dfs.namenode.shared.edits.dir</name>
         <value>qjournal://master:8485;slave1:8485;slave2:8485/ns</value>
    </property>
    <!-- 指定JournalNode在本地磁盘存放数据的位置 -->
    <property>
          <name>dfs.journalnode.edits.dir</name>
          <value>/HA/hadoop/journal</value>
    </property>
    <!-- 开启NameNode故障时自动切换 -->
    <property>
          <name>dfs.ha.automatic-failover.enabled</name>
          <value>true</value>
    </property>
    <!-- 配置失败自动切换实现方式 -->
    <property>
            <name>dfs.client.failover.proxy.provider.ns</name>
            <value>org.apache.hadoop.hdfs.server.namenode.ha.ConfiguredFailoverProxyProvider</value>
    </property>
    <!-- 配置隔离机制 -->
    <property>
             <name>dfs.ha.fencing.methods</name>
             <value>sshfence</value>
    </property>
    <!-- 使用隔离机制时需要ssh免登陆 -->
    <property>
            <name>dfs.ha.fencing.ssh.private-key-files</name>
            <value>/root/.ssh/id_rsa</value>
    </property>

    <property>
        <name>dfs.namenode.name.dir</name>
        <value>file:///HA/hadoop/hdfs/name</value>
    </property>

    <property>
        <name>dfs.datanode.data.dir</name>
        <value>file:///HA/hadoop/hdfs/data</value>
    </property>

    <property>
       <name>dfs.replication</name>
       <value>3</value>
    </property>
    <!-- 在NN和DN上开启WebHDFS (REST API)功能,不是必须 -->
    <property>
       <name>dfs.webhdfs.enabled</name>
       <value>true</value>
    </property>

3.3.mapred-site.xml
这个文件刚开始是没有的,所以我们需要将其创建出来

1
2
#利用模版文件copy出来一个
cp mapred-site.xml.template mapred-site.xml

然后在其configuration标签中添加以下内容vim mapred-site.xml

1
2
3
4
5
<!-- 指定mr运行在yarn上 -->
      	<property>
             <name>mapreduce.framework.name</name>
             <value>yarn</value>
       </property>

3.4.yarn-site.xml

1
vim yarn-site.xml

在其configuration标签中添加以下内容
普通版
只有slave2有Resourcemanager

1
2
3
4
5
6
7
8
9
10
<!-- 指定nodemanager启动时加载server的方式为shuffle server -->
　　<property>
　　　　<name>yarn.nodemanager.aux-services</name>
　　　　<value>mapreduce_shuffle</value>
　　</property>
　　<!-- 指定resourcemanager地址 -->
　　<property>
　　　　<name>yarn.resourcemanager.hostname</name>
　　　　<value>slave2</value>
　　</property>

yarn HA高可用版

slave1和slave2都有Resourcemanager

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
<!-- //////////////以下为YARN HA的配置////////////// -->
  <!-- 开启YARN HA -->
  <property>
    <name>yarn.resourcemanager.ha.enabled</name>
    <value>true</value>
  </property>

  <!-- 启用自动故障转移 -->
  <property>
    <name>yarn.resourcemanager.ha.automatic-failover.enabled</name>
    <value>true</value>
  </property>

  <!-- 指定YARN HA的名称 -->
  <property>
    <name>yarn.resourcemanager.cluster-id</name>
    <value>yarncluster</value>
  </property>

  <!-- 指定两个resourcemanager的名称 -->
  <property>
    <name>yarn.resourcemanager.ha.rm-ids</name>
    <value>rm1,rm2</value>
  </property>

  <!-- 配置rm1，rm2的主机 -->
  <property>
    <name>yarn.resourcemanager.hostname.rm1</name>
    <value>slave2</value>
  </property>
  <property>
    <name>yarn.resourcemanager.hostname.rm2</name>
    <value>slave1</value>
  </property>

  <!-- 配置YARN的http端口 -->
  <property>
    <name>yarn.resourcemanager.webapp.address.rm1</name>
    <value>slave2:8088</value>
  </property>
  <property>
    <name>yarn.resourcemanager.webapp.address.rm2</name>
    <value>slave1:8088</value>
  </property>

  <!-- 配置zookeeper的地址 -->
  <property>
    <name>yarn.resourcemanager.zk-address</name>
    <value>master:2181,slave1:2181,slave2:2181</value>
  </property>

  <!-- 配置zookeeper的存储位置 -->
  <property>
    <name>yarn.resourcemanager.zk-state-store.parent-path</name>
    <value>/rmstore</value>
  </property>

  <!-- 开启yarn resourcemanager restart -->
  <property>
    <name>yarn.resourcemanager.recovery.enabled</name>
    <value>true</value>
  </property>

  <!-- 配置resourcemanager的状态存储到zookeeper中 -->
  <property>
    <name>yarn.resourcemanager.store.class</name>
    <value>org.apache.hadoop.yarn.server.resourcemanager.recovery.ZKRMStateStore</value>
  </property>

  <!-- 开启yarn nodemanager restart -->
  <property>
    <name>yarn.nodemanager.recovery.enabled</name>
    <value>true</value>
  </property>

  <!-- 配置nodemanager IPC的通信端口 -->
  <property>
    <name>yarn.nodemanager.address</name>
    <value>0.0.0.0:45454</value>
  </property>

3.5 .hadoop-env.sh

1
2
export JAVA_HOME=${JAVA_HOME} 一行，
将其修改为 export JAVA_HOME=/usr/java/jdkxxx(jdk的安装路径)

3.6.修改slaves文件(dataNode)
修改为

1
2
3
4
5
6
#localhost

#你的集群主机名
master
slave1
slave2

4.复制内容到slave1,slave2

如果你的slave1和slave2什么也没有,可以一并将配置jdk的profile文件和配置ip映射的hosts文件一起复制过去,Zookeeper则需要注意改下配置文件

1
2
3
4
#复制给slave1,如果之前有hadoop也会覆盖
[root@master hadoop]# scp -r /usr/hadoop root@slave1:/usr/
#复制给slave2
[root@master hadoop]# scp -r /usr/hadoop root@slave2:/usr/

5.启动集群

5.1分别启动Zookeeper
所有虚拟机全部启动
在Zookeeper安装目录的/bin目录下启动

1
2
3
4
5
[root@master hadoop]# cd /usr/zookeeper/zookeeper-3.4.12/bin
[root@master bin]# ./zkServer.sh start
ZooKeeper JMX enabled by default
Using config: /usr/zookeeper/zookeeper-3.4.12/bin/../conf/zoo.cfg
Starting zookeeper ... STARTED

启动后查看状态

1
2
3
4
[root@slave1 bin]# ./zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /usr/zookeeper/zookeeper-3.4.12/bin/../conf/zoo.cfg
Mode: leader #leader或者follower则代表启动Zookeeper成功

5.2在master,slave1,slave2上启动journalnode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#进入到hadoop安装目录sbin文件夹下
[root@master bin]# cd /usr/hadoop/hadoop-2.7.3/sbin/
[root@master sbin]# ls
distribute-exclude.sh  kms.sh                   start-balancer.sh    stop-all.cmd        stop-yarn.cmd
hadoop-daemon.sh       mr-jobhistory-daemon.sh  start-dfs.cmd        stop-all.sh         stop-yarn.sh
hadoop-daemons.sh      refresh-namenodes.sh     start-dfs.sh         stop-balancer.sh    yarn-daemon.sh
hdfs-config.cmd        slaves.sh                start-secure-dns.sh  stop-dfs.cmd        yarn-daemons.sh
hdfs-config.sh         start-all.cmd            start-yarn.cmd       stop-dfs.sh
httpfs.sh              start-all.sh             start-yarn.sh        stop-secure-dns.sh

#这里有一个daemons和daemon,不带s是启动单个,带s是启动集群
[root@master sbin]# ./hadoop-daemons.sh start journalnode
slave2: starting journalnode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-journalnode-slave2.out
slave1: starting journalnode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-journalnode-slave1.out
master: starting journalnode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-journalnode-master.out

分别在master,slave1,slave2上查看jps

1
2
3
4
5
#这样正常,否则查看你的Zookeeper是否启动成功
[root@master sbin]# jps
2232 JournalNode
2281 Jps
2157 QuorumPeerMain

5.3在master上格式化zkfc

1
[root@master sbin]# hdfs zkfc -formatZK

5.4在master上格式化hdfs

1
[root@master sbin]# hadoop namenode  -format

5.5在master上启动namenode

1
2
3
4
5
6
7
[root@master sbin]#  ./hadoop-daemon.sh start  namenode
starting namenode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-namenode-master.out
[root@master sbin]# jps
2232 JournalNode
2490 Jps
2157 QuorumPeerMain
2431 NameNode

5.6在slave1上启动数据同步和standby的namenode

1
2
3
[root@slave1 sbin]# hdfs namenode -bootstrapStandby

[root@slave1 sbin]# ./hadoop-daemon.sh start namenode

5.7在master上启动datanode

1
2
3
4
[root@master sbin]#  ./hadoop-daemons.sh start datanode
master: starting datanode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-datanode-master.out
slave2: starting datanode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-datanode-slave2.out
slave1: starting datanode, logging to /usr/hadoop/hadoop-2.7.3/logs/hadoop-root-datanode-slave1.out

5.8在slave1和slave2上启动yarn

1
./start-yarn.sh

5.9在master上启动zkfc

1
./hadoop-daemons.sh start zkfc

6.查看jps

master

1
2
3
4
5
6
7
8
[root@master sbin]# jps
2593 DataNode
2709 NodeManager
2902 DFSZKFailoverController
2232 JournalNode
2969 Jps
2157 QuorumPeerMain
2431 NameNode

slave1

1
2
3
4
5
6
7
8
[root@slave1 sbin]# jps
2337 QuorumPeerMain
3074 Jps
2259 JournalNode
2709 ResourceManager
2475 NameNode
2587 DataNode
3007 DFSZKFailoverController

slave2

1
2
3
4
5
6
7
[root@slave2 sbin]# jps
2355 DataNode
2164 JournalNode
2244 QuorumPeerMain
3126 NodeManager
3017 ResourceManager
3162 Jps

启动如上则正常
如果有服务没有启动,重启该服务,例如Resourcemanager没启动

1
2
3
4
#停止
./stop-yarn.sh
#启动
./start-yarn.sh

然后在50070和8088端口进行测试
在测试之前为了防止namenode不能热切换,最好安装此插件
在master和slave1上安装

1
yum -y install psmisc

7.测试

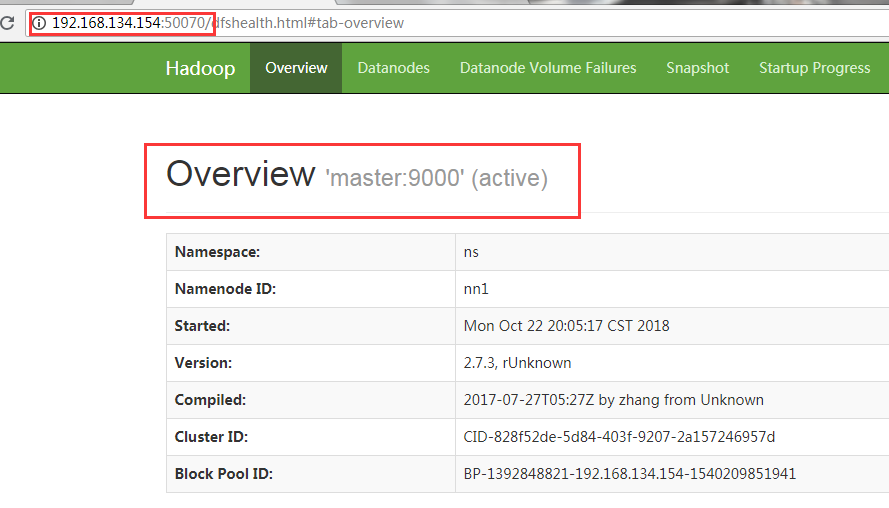

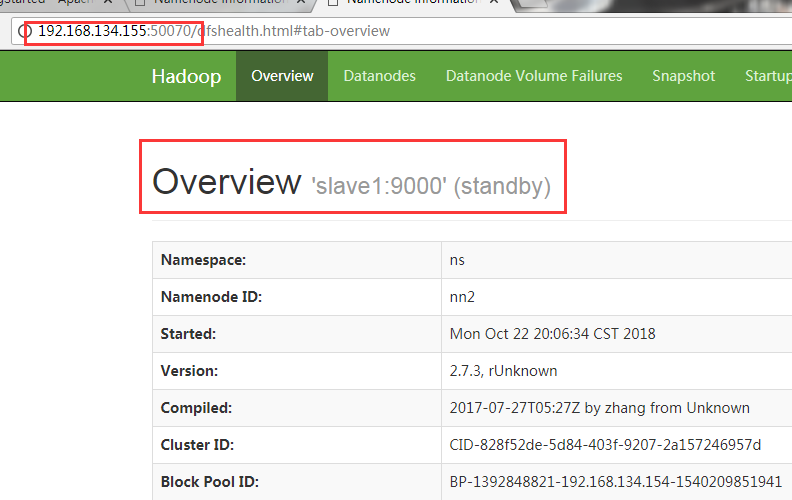

在(master的ip)192.168.134.154:50070和(slave1的ip)192.168.134.155:50070上查看namenode的状态
在这里插入图片描述

在这里插入图片描述

都能访问且一个是active一个是standby状态

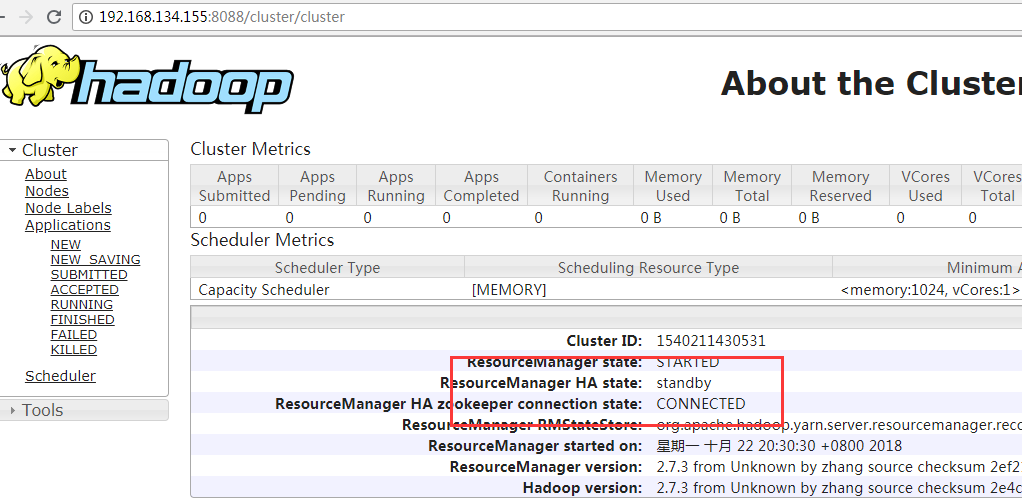

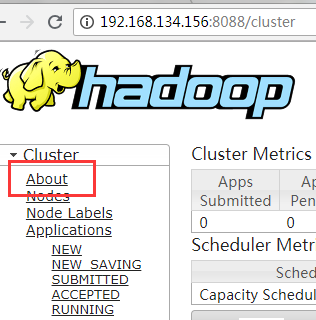

然后访问(slave1)192.168.134.155:8088和(slave2)192.168.134.156:8088查看Resourcemanager状态

若是一个能访问,访问另一个时跳到前一个的时候并不是错误,那样是正常的
能访问的那个是active状态,若是两个都能访问则一个是active一个是standby
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

首先在master主机上想hdfs上传一个文件,然后尝试能否在slave1和slave2上查看

1
2
3
4
5
6
7
[root@master tmp]# cd /usr/tmp
[root@master tmp]# touch test
[root@master tmp]# hadoop fs -put test /
#分别在三台虚拟机上查看
[root@master tmp]# hadoop fs -ls /
Found 1 items
-rw-r--r--   3 root supergroup          0 2018-10-22 20:42 /test

如果都能查看到,接下来再测试是否能够热切换

1
2
3
4
5
6
7
8
9
10
11
#查看进程
[root@master tmp]# jps
2593 DataNode
2902 DFSZKFailoverController
2232 JournalNode
3609 NodeManager
2157 QuorumPeerMain
2431 NameNode
3807 Jps
#杀死active的namenode
[root@master tmp]# kill -9 2431

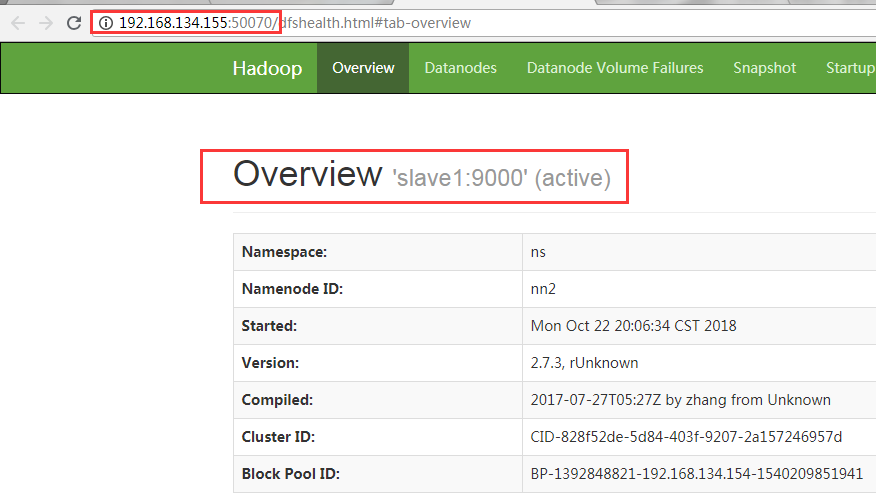

在网页查看standby的是否变为active
从standby成功变更为active则表示成功在这里插入图片描述
在这里插入图片描述
同样,测试yarn HA高可用

1
2
3
4
5
6
7
8
9
10
#查看进程
[root@slave2 sbin]# jps
4050 Jps
2355 DataNode
2164 JournalNode
2244 QuorumPeerMain
3423 ResourceManager
3919 NodeManager
#杀死active的ResourceManager
[root@slave2 sbin]# kill -9 3423

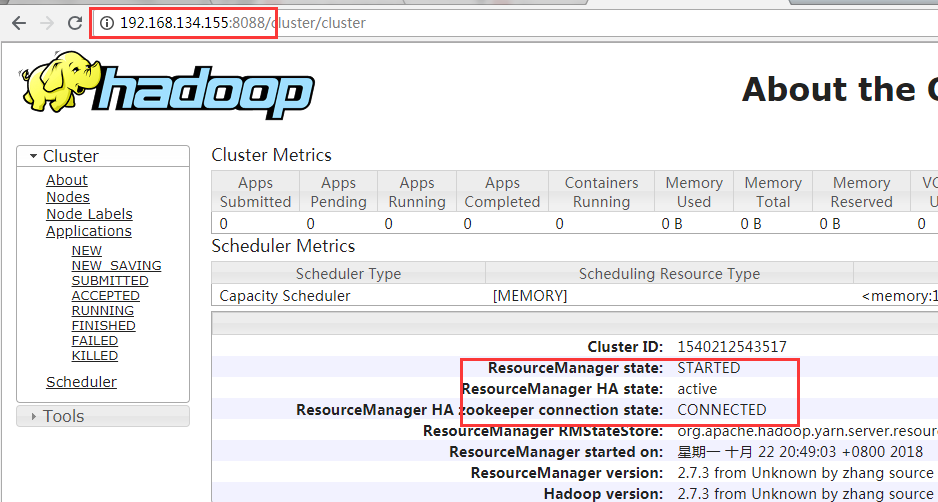

在网页查看
在这里插入图片描述
在这里插入图片描述

如果说你杀死了namenode进程,那么相应的50070端口自然无法访问了,同理8088端口一样

至此hadoop HA高可用版搭建完成.

接下来会说一下hive的安装和使用
